一、概述 JTRB-S600型全自動控溫電纜熱補機，用于阻燃橡膠套電纜的熱補工作中，對煤礦、鐵礦、建井中的電纜修理及壓號為適用。 本機采用合金鋁制成箱體和模具，液壓夾緊，數顯控溫，自動報警、省力、節能、運行可靠，工作效率高，維修簡便，修復后的電纜外觀光潔、平整、粘補牢固，耐壓密封，是電纜修理的理想設備，銷往全國二十多個礦務局。二、主要技術參數 工作電壓：220V 加熱功率：6KW-8KW 修補電纜截面積：75平方—185平方合模壓力：5T 加熱溫度：0-300℃(可調) 修補長度：600mm 外形尺寸：1000mm×450mm×l000mm 作業面高度：750mm 機重：l80kg 三、結構簡介 JTRB-S600型熱補機主要有支架、加熱箱體、電控系統、液壓系統、儀表控制板組成。支架是本機的主體構件，加熱箱體、電控系統、液壓系統、儀表控制板都安裝在支架上，它由型鋼焊接組成，底部按有萬向輪，可以在工作場地自動移動；加熱箱體是熱補機的主要機件，箱體內裝有加熱管，來供應熱補電纜所需的熱能；電控系統設有自動升溫、降溫、報警、數字顯示溫度等功能；液壓系統主要部件是5 噸的油壓千斤頂，完成下箱體升降加壓，保證加熱粘補過程中所需的壓力；儀表控制板設有電壓表、電流表、指燈、按鈕開關、延時繼電器、電鈴、數顯控溫表、熔斷器、交流接觸器等元件組成，這樣就形成了燈光指示、電鈴報警自動控溫良好的控制性能。四、使用說明 1、接線：首先把電源線接到220V電源上(用6mm²電纜)，合閘送電，此時電鈴自動報警，證明電源已接通，10秒后自動停止(可調0-30秒)，指示燈紅燈亮，控溫儀表顯示環境溫度，并且查看電壓表的電壓是否正常(220V)。 2、校正控溫儀表：把控溫儀表板到設定位置，看看設定的溫度是否在電纜熱補所需的溫度范圍內(注：出廠前已設定在160℃左右)，順時針旋轉溫度升高，逆時針溫度降低，然后再扳到測溫位置上。 3、夾裝電纜：把包好的熱補膠的電纜放到模具內，合上卡鉤，擰緊千斤頂放油閥，起動壓桿，下箱體上升合模，達到一定壓力停止。 4、加溫硫化、起動加溫按鈕(綠色)；此時綠燈亮，紅燈滅，開始加溫，大約30分鐘左右，溫度上升到設定的溫度(160℃)，自動斷電停止加溫，綠燈滅，紅燈亮，電鈴響，10秒鐘后電鈴自動停止，此時溫度可能再上升 10℃左右，然后溫度自動下降，降到 100℃以下，把千斤頂放油閥松開，加熱箱體自動下降，打開卡鉤，取出電纜，整個硫化熱補完成。 5、重復以上3-4 操作規程，修補第二根電纜。 五、注意事項 1、接線時一定注意本機所需的電壓 220V。 2、不要隨意拆卸本機線路，以免接錯燒壞零部件。 3、千斤頂起動上升前，一定擰緊放油閥，如出現自動卸壓應撥開千斤頂后面放氣閥放氣，然后再按好。 4、使用前詳細閱讀使用說明。

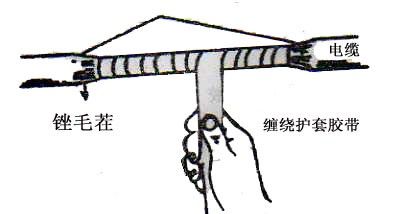

使   用  圖  例

JTRB-S600型熱補機接線圖
